Статья из журнала "Бизнес и безопасность" за 2006 год. Продолжение
... Несколько слов о таком устройстве как детектор движения. Это может быть как отдельное устройство, так и функция встроенная, например в видеоквадратор или видеомультиплексор. Полезность такого устройства ни у кого не вызывает сомнений. Такие устройства имеются как в аналоговых, так и в цифровых системах охранного наблюдения. Но обнаруживают ли они движение?
К сожалению, ответ в большинстве случаев отрицательный. Чаще всего такие детекторы обнаруживают определенные изменения в некоторых заданных сегментах изображения, то есть по существу являются «детекторами активности». Связаны ли такие изменения с движением или каким-либо другим фактором - решать должен оператор системы. Плохо ли это? Далеко не всегда. В большинстве случаев, знание характерных особенностей того или иного детектора и умение «привязать» его к конкретному изображению действительно помогают превратить такое устройство в детектор движения.
Следует, правда, также иметь в виду, что бывают и истинные детекторы движения, вычисляющие траекторию движущихся объектов, осуществляющие селекцию движется и т. п. Но это, как правило, существенно более сложные и дорогие устройства.
Видеомультиплексоры
Естественная эволюция устройств цифровой обработки изображений сделала видеомультиплексоры лучшей альтернативой видеоквадраторам, особенно для записи.

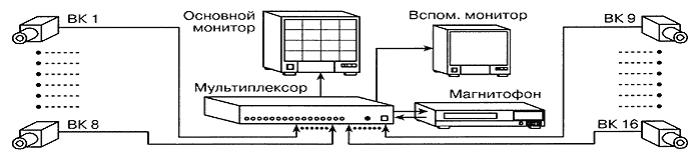

Видеомультиплексоры - это устройства, выполняющие временное мультиплексирование входных видеосигналов и дающие два типа выходных видеосигналов один для просмотра и один для записи.
Выход для видеонаблюдения позволяет показывать изображения со всех видеокамер на одном экране одновременно. То есть, если у нас есть 16-канальный видеомультиплексор с 16 видеокамерами, то все они будут представлены на экране в виде мозаики 4x4 (мультиэкранное отображение). В большинстве видеомультиплексоров любая видеокамера может быть выбрана для полноэкранного отображения. Пока на видеовыходе воспроизводятся эти изображения, на магнитофонный выход видеомультиплексора посылаются разделенные по времени мультиплексированные изображения со всех видеокамер, выбранных для записи. Это разделенное по времени мультиплексирование похоже на очень быстрый последовательный видеокоммутатор с той лишь разницей, что все видеосигналы синхронизированы для последовательной записи на видеомагнитофон.
Некоторые производители изготавливают видео мультиплексоры, выполняющие лишь быстрое переключение каналов (для записи) и вывод полноэкранных изображений, без функции мозаичного воспроизведения. Такие устройства называются frame switcher (коммутатор кадров), причем при записи они ведут себя подобно видеомультиплексорам (более распространенное название - симплексный видеомультиплексор).
Мультиплексоры бывают для монохромных видеокамер и для цветных. Также могут иметь в своем составе детектор движения.
ВИДЕОМУЛЬТИПЛЕКСОР HBX-16C ФИРМЫ G2 Technology Inc., США
• Шестнадцатиканальный мультиплексор черно-белого изображения;
• стандарт разложения CCIR 15625 кГц/50Гц;
• выходной видеосигнал 512х464 pic/256 уровней серого;
• режим полного дуплекса (одновременная запись и воспроизведение во всех экранных режимах);
• два режима PIP («картинка в картинке»);
• управление позиционированием видеоизображений в экранных окнах;
• энергонезависимая память всех предустановок;
• удобное экранное меню;
• встроенный программируемый детектор активности по каждому каналу;
• выход на видеомагнитофон (VCR) и два выхода на мониторы (главный и вспомогательный);
• программируемый выбор камер, подлежащих записи на VCR (0...16);
• вход RS-232;
• детектор активности 16х12 зон;
• автоматическое управление входным импедансом (75 Ом/высокий) по входным видеосигналам.

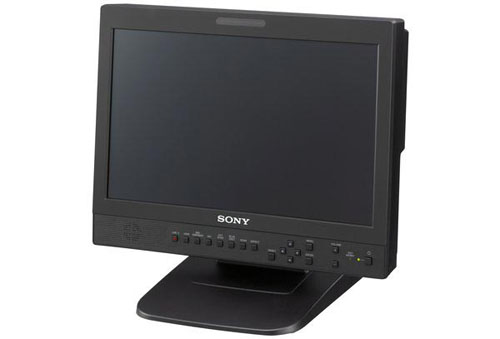

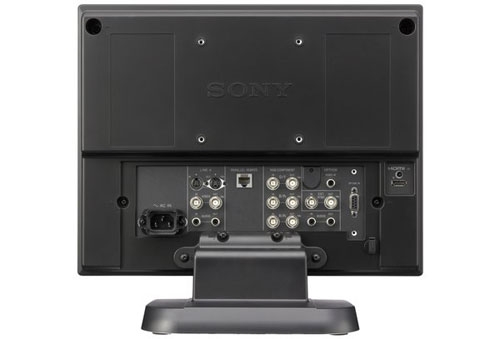

МониторыВ телевидении мониторы подразделяются на две основные группы: черно-белые и цветные. По рекомендациям ТВ-стандартов между черно-белыми и цветными видеомониторами должна сохраняться совместимость. Другими словами, черно-белый видеосигнал может быть воспроизведен на цветном видеомониторе, а цветной сигнал - на черно-белом видеомониторе. Монитор для системы видеонаблюдения отличается от обычного телевизора более четким изображением и высокой разрешающей способностью. Люминофор, используемый в таких мониторах, имеет повышенную стойкость к выгоранию, т. к. изображение может много часов оставаться неподвижным.
К мониторам предъявляются повышенные требования по надежности при круглосуточной работе, частом переключении кадров, достаточно значительным перепадам яркости, и др., поэтому замена их обычными приемниками телевизионного изображения недопустима.
Промышленностью могут быть предложены мониторы как в стандартном так и в профессиональном исполнении.
Профессиональные типы отличаются от простых стандартных мониторов в следующих пунктах: - потребляемое напряжение, частота сети. Стандартные мониторы из соображений стоимости в большинстве случаев оборудованы только простыми источниками питания на 230 В/ 50 Гц, профессиональные мониторы имеют переключаемые вручную или автоматически источники питания, которые могут работать при напряжении сети питания от 110 до 240 В и частотой от 45 до 60 Гц; - разрешение. На базе дорогостоящей коммутационной техники профессиональные мониторы предоставляют значительно более высокое разрешение, такое, что безукоризненно воспроизводятся самые тонкие детали, которые могут быть сняты высококачественной ПЗС-камерой; - высокое напряжение. Мониторы в профессиональном исполнении имеют стабилизированный источник высокого напряжения, такой, что при внезапных сильных перепадах яркости не происходит никаких видимых различий или колебаний амплитуды видеосигнала; - фиксация уровня черного. Профессиональные мониторы поддерживают свой один раз установленный уровень черного постоянным, в то время как у стандартных мониторов при малом или отсутствующим уровне сигнала яркость кинескопа повышается. Поэтому так называемое «включение темного на мониторе» для профессиональных мониторов не требуется; - разделение потенциалов. Из-за шлейфового соединения земли, особенно в больших видеосистемах, может возникнуть уравнивающий ток между различными потенциалами на массах, что проявляется на изображении в виде сетевых помех (искажения, «танец живота» или проходящая через экран полоса).
У профессиональных мониторов имеется возможность разделения сигнальной земли и защитного заземления, что препятствует возникновению помех такого рода (так называемая "токовая петля" - прим. Admin).
Замечания к цветным мониторам
В качестве стандартных мониторов в цветных видеоустановках часто используются более привлекательные с точки зрения цен мониторы для компьютеров. При этом нужно обязательно принять во внимание, что приборы такого рода ни в коем случае не должны быть расположены в центре наблюдения один над другим или друг около друга. Из-за отсутствия у них металлического корпуса при такой установке появляются сильные взаимные наводки. Также следует иметь ввиду, что компьютерные мониторы в нормальном режиме работы не подходят для шлейфового включения. Количество устанавливаемых мониторов зависит с одной стороны от постановки задачи для видеоустановки, с другой стороны также от условий помещения для работы. Правильный формат экрана монитора зависит от расстояния до наблюдателя и от числа лиц, которые должны наблюдать за экраном.
Таблица 3 дает информацию о рекомендуемых расстояниях наблюдения некоторых размеров диагонали экрана монитора.
Таблица 3. Оптимальные расстояния наблюдения для наиболее распространенных диагоналей мониторов| Размер экрана | Рекомендуемое расстояние наблюдения (см) | | минимальное | оптимальное | максимальное | | 23 см | 50 | 100 | 200 | | 31 см | 70 | 140 | 280 | | 36 см | 80 | 160 | 320 | | 43 см | 100 | 200 | 400 |
Обычно, черно-белые видеомониторы характеризуются более высокой разрешающей способностью (поскольку имеет одно непрерывное люминисцентное покрытие), а цветные видеомониторы дают ценную информацию о цветах объектов. Какой фактор более важен, зависит от применения. Например, для видеосистемы распознавания номерных знаков важнее высокое разрешение, и поэтому лучшим выбором будет черно-белая видеосистема камера/монитор, в других случаях, когда требуется идентификация личности, лучше выбрать цветную видеосистему.
Видеомагнитофоны

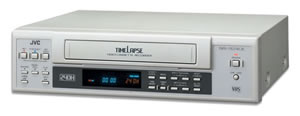

Для регистрации видеоизображения в системах видеонаблюдения обычно используются специальные видеомагнитофоны длительной записи, это модели относящиеся к классу TLVR (видеомагнитофонов с задержкой времени).
Такие магнитофоны позволяют на 3-часовую видеокассету записать до 960 часов видеоинформации. Кроме того, в таких системах возможна запись изображения одновременно с нескольких видеокамер. При этом производится запись кадров «с прореживанием».
Вход «alarm» позволяет временно перевести запись в режим без прореживания кадров для получения более качественной записи динамических процессов.
Широкий набор сервисных функций, экранное меню, присущие этому классу моделей спецвидеомагнитофонов, позволяют значительно расширить его возможности и делают простым и удобным в эксплуатации. Вследствие невысокой стоимости и минимальных потерь информации наиболее эффективными считаются магнитофоны с 24-часовой записью.
Наиболее популярны модели японских фирм Panasonic, SANYO, Mitsubishi, HITACHI, JVC.
Следует отметить, что аналоговые системы регистрации изображения не дают качества видеозаписи выше 400 ТВ линий! Поэтому использование в таких системах видеонаблюдения камер с высокой разрешающей способностью (до 570 ТВ линий) нецелесообразно.
Таблица 4. Стандартные технические характеристики спецвидеомагнитофонов.
| Модель | VT-L1200E | VT-L1600E | VT-L3000E | AG-6124E | | производитель | HITACHI | HITACHI | HITACHI | Panasonic | | формат записи | VHS | VHS | S-VHS | VHS | | время записи | 3-12-24 ч | 9-27 ч тройная плотность записи | 3-12-24-48-72-120168-240- 360-480600- 720-960ч | 3-6-12-24ч | | время записи звука | 3-12-24 ч | 9-27 ч | 3-12-24ч | 3-6-12-24ч | разрешение по горизонтали
| ч/б режим - более 350 ТВ линий, чветной режим 240линий
| ч/б режим - более 350 ТВ линий, чветной режим 240линий | ч/б режим - более 350 ТВ (420 в S-VHS) линий, чветной режим 240линий (350 в S-VHS) | ч/б режим - более 350 ТВ линий, чветной режим 240линий | отношение сигнал/шум
| более 42 дБ
| более 42 дБ | более 46 дБ | более 46 дБ | скорость поиска
| 3-х, 5-ти, 7-и и 9-ти кратная
| "alarm"-выходы
| есть
| есть
| есть
| есть
| | питание | 220В
| 220В | 220В | 220В | | масса | 6,2 кг
| 6,2 кг | 6,5 кг | 4,9 кг | | габариты | 435х94х366 мм
| 435х94х366 мм | 435х94х366 мм | 270х120х344 мм | | примечание | 4-х головочный
| 4-х головочный | 4-х головочный | 4-х головочный |
Продолжение следует...
|
