Устройство наружного водопровода

Устройство наружного противопожарного водопровода обусловлено необходимостью служить водоисточником для пожарной техники, подающей воду на цели пожаротушения.
СНиП 2.04.02-84 "Водоснабжение. наружные сети и сооружения” регламентируют порядок проектирования централи­зованных постоянных наружных систем водоснабжения населенных пунктов и объектов народного хозяйства и устанавливают требования к их параметрам.

Расходы воды на пожаротушение

Противопожарный водопровод должен предусматриваться в населенных пунктах, на объектах народного хозяйства и, как правило, объединяться с хозяйственно-питьевым или производственным водопроводом.

Допускается принимать наружное противопожарное водоснабжение из емкостей (резервуаров, водоемов) для:
- населенных пунктов с числом жителей до 5 тыс. чел.;
- отдельно стоящих общественных зданий объемом до 1000 м³, распо­ложенных в населенных пунктах, не имеющих кольцевого противопожарного водопровода;
- зданий объемом св. 1000 м³ — по согласованию с территориальными органами ГПС;
- производственных зданий с производствами категорий В, Г и Д при расходе воды на наружное пожаротушение 10 л/с; складов грубых кормов объемом до 1000 м³;
- кладов минеральных удобрений объемом зданий до 5000 м³;
- зданий радиотелевизионных передающих станций; зданий холодильников и хранилищ овощей и фруктов.

Допускается не предусматривать противопожарное водоснабжение:
- населенных пунктов с числом жителей до 50 чел.
- при застройке зданиями высотой до двух этажей;
- отдельно стоящих, расположенных вне населенных пунктов, предприятий общественного питания (столовые, закусочные, кафе и т.п.) при объеме зданий до 1000 м³ и предприятий торговли при площади до 150 м³ (за исключением промтоварных магазинов), а также общественных зданий I и II степеней огнестойкости объемом до 250 м\ расположенных в населенных пунктах;
- производственных зданий I и II степеней огнестойкости объемом до 1000 м3 (за исключением зданий с металлическими незащищенными или деревянными несущими конструкциями, а также с полимерным утеплителем объемом до 250 м³) с производствами категории Д;
- заводов по изготовлению железобетонных изделий и товарного бетона со зданиями I и II степеней огнестойкости, размещаемых в населенных пунктах, оборудованных сетями водопровода при условии размещения гидрантов на расстоянии не более 200 м от наиболее удаленного здания завода;
- сезонных универсальных приемозаготовительных пунктов сельскохозяй­ственных продуктов при объеме зданий до 1000 м³;
- зданий складов сгораемых материалов и несгораемых материалов в сго­раемой упаковке площадью до 50 м³.

Расход воды на наружное пожаротушение (на один пожар) жилых и общественных зданий для расчета соединительных и распределите­льных линий водопроводной сети, а также водопроводной сети внутри микрорайона или квартала следует принимать для здания, требующего наибольшего расхода воды, по табл. 6 СНиП 2.04.02-84 (от 10 до 35 л/с в зависимости от количества этажей и объема зданий).
Расход воды на наружное пожаротушение на промышленных и сельскохозяйственных предприятиях на один пожар должен приниматься для здания, требующего наибольшего расхода воды, согласно табл. 7 СНиП 2.04.02-84 (от 10 До 40 л/с в зависимости от степени огнестойкости, категории и объема промышленных зданий с фонарями или без фонарей шириной до 60 м) или табл. 8 СНиП 2.04.02-84 (от 10 до 100 л/с в зависимости от категории и объема промышленных зданий I и II степеней огнестойкости без фонарей шириной 60 м и более).

Для одно-, двухэтажных производственных и одноэтажных склад­ских зданий высотой (от пола до низа горизонтальных несущих конст­рукций на опоре) не более 18 м с несущими стальными конструкциями (с пределом огнестойкости не менее 0,25 ч) и ограждающими конст­рукциями (стены и покрытия) из стальных профилированных или асбестоцементных листов со сгораемыми или полимерными утеплителями в местах размещения наружных пожарных лестниц должны предусматри­ваться стояки-сухотрубы диаметром 80 мм, оборудованные пожарными соединительными головками на верхнем и нижнем концах стояка.

Примечание. Для зданий шириной не более 24 м и высотой до карниза не более 10 м стояки-сухотрубы допускается не предусматривать.

Расход воды на наружное пожаротушение открытых площадок хранения контейнеров с грузом до 5 т следует принимать при количестве контейнеров:
- от 30 до 50 шт. — 15 л/с;
- более 50 до 100 шт. — 20 л/с;
- более 100 до 300 шт. — 25 л/с;
- более 300 до 1000 шт. — 40 л/с.

Расход воды на наружное пожаротушение пенными установками, установками с лафетными стволами или путем подачи распыленной во­ды должен определяться в соответствии с требованиями пожарной без­опасности, предусмотренными нормами строительного проектирования предприятий, зданий и сооружений соответствующих отраслей промы­шленности с учетом дополнительного расхода воды в размере 25% из гидрантов. При этом суммарный расход воды должен быть не менее расхода, определенного по табл. 7 или 8 СНиП 2.04.02-84.
На пожаротушение зданий, оборудованных внутренними пожар­ными кранами, должен учитываться дополнительный расход воды к рас­ходам, указанным в табл. 5-8, который следует принимать для зданий, требующих наибольшего расхода воды в соответствии с требованиями СНиП 2.04.02-84.
Продолжительность тушения пожара должна приниматься 3 ч; для зданий I и II степеней огнестойкости с несгораемыми несущими конс­трукциями и утеплителем с производствами категорий Г и Д — 2 ч.
Минимальный свободный напор в сети водопровода населенного пункта при максимальном хозяйственно-питьевом водопотреблении на вводе в здание над поверхностью земли должен приниматься при одноэтажной застройке не менее 10 м, при большей этажности на каждый этаж следует добавлять 4м.
Свободный напор в сети противопожарного водопровода низкого давления (на уровне поверхности земли) при пожаротушении должен быть не менее 10 м. Свободный напор в сети противопожарного водопровода высокого давления должен обеспечивать высоту компактной струи не менее 10м при полном расходе воды на пожаротушение и расположении пожарного ствола на уровне наивысшей точки самого высокого здания.

Максимальный свободный напор в сети объединенного водопро­вода не должен превышать 60 м.

В насосных станциях с двигателями внутреннего сгорания допус­кается размещать расходные емкости с жидким топливом (бензина до 250 л, дизельного топлива до 500 л) в помещениях, отделенных от ма­шинного зала несгораемыми конструкциями с пределом огнестойкости не менее 2 ч.
Насосные станции противопожарного водоснабжения допуска­ется размещать в производственных зданиях, при этом они должны быть отделены противопожарными перегородками.

Пожарные гидранты (ПГ)

Пожарные гидранты надлежит предусматри­вать вдоль автомобильных дорог на расстоянии не более 2,5 м от края проезжей части, но не ближе 5 м от стен зданий; допускается располагать гидранты на проезжей части. При этом установка гидрантов на ответвлении от линии водопровода не допускается.
Расстановка ПГ на водопроводной сети должна обеспечивать пожаротушение любого обслуживаемого данной сетью здания, сооружения или его части не менее чем от двух гидрантов при расходе воды на наружное пожаротушение 15 л/с и более и одного — при расходе воды менее 15 л/с.

Устройство внутреннего водопровода

СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий» распространяются на проектирование строящихся и реко­нструируемых систем внутреннего водоснабжения, канализации и водостоков.

Системы противопожарного водопровода

Для жилых и общественных зданий, а также административно-бытовых зданий промышленных предприятий необходимость устрой­ства внутреннего противопожарного водопровода, а также минимальный расход воды на пожаротушение следует определять в соответствии с табл. 1 *, а для производственных и складских зданий — в соответствии с табл. 2.
Расход воды на пожаротушение в зависимости от высоты компак­тной части струи и диаметра спрыска следует уточнять по табл. 3.
Расход воды и число струй на внутреннее пожаротушение в общественных и производственных зданиях (независимо от категории) высотой свыше 50 м и объемом до 50 000 м³ следует принимать 4 струи по 5 л/с каждая; при большем объеме зданий — 8 струй по 5 л/с каждая.

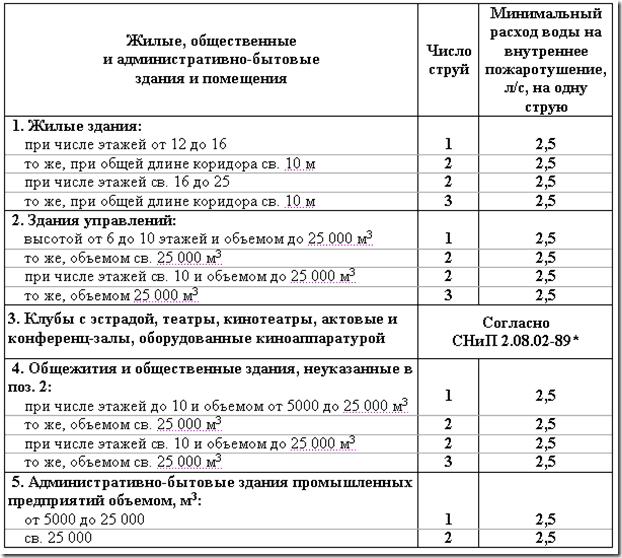

Таблица 1 СНиП 2.04.01-85

Примечания:
1. Минимальный расход воды для жилых здании допускается принимать равным 1,5 л/с при наличии пожарных стволов, рукавов и другого обору­дования диаметром 38 мм.
2. За объем здания принимается строительный объем, определяемый в соответствии со СНиП 2.08.02-89.

В производственных и складских зданиях, для которых в соответ­ствии с табл. 2 установлена необходимость устройства внутреннего про­тивопожарного водопровода, минимальный расход воды на внутреннее пожаротушение, определенный по табл. 2, следует увеличивать:
- при применении элементов каркаса из незащищенных стальных конст­рукций в зданиях IIIa и IVa степеней огнестойкости, а также из цельной или клееной древесины (в том числе подвергнутой огнезащитной обработке) — на 5 л/с (одна струя);
- при применении в ограждающих конструкциях зданий IVa степени огне­стойкости утеплителей из горючих материалов — на 5 л/с (одна струя) для зда­ний объемом до 10 тыс. м³; при объеме более 10 тыс. м³ дополнительно на 5 л/с (одна струя) на каждые последующие полные или неполные 100 тыс. м³.

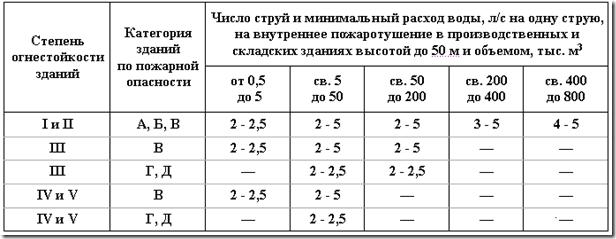

Таблица 2 СНиП 2.04.01-85

Примечания:
1. Для фабрик-прачечных пожаротушение следует предусмат­ривать в помещениях обработки и хранения сухого белья.
2.Расход воды на внутреннее пожаротушение в зданиях или помещениях объемом свыше величин, указанных в табл. 2, следует согласовывать в каждом конкретном случае с территориальными органами пожарного надзора.
3. Количество струй и расход воды одной струи для зданий степени огнестойкости Шб, IIIa, IVa принимаются по указанной таблице в зависимости от размещения в них категорий производств как для зданий II и IV степеней огнестойкости с учетом требований пункта 6.3* (приравнивая степени огнестойкости IIIa к II, Шб и IVa к IV).

Минимальный расход воды для жилых зданий допускается принимать равным 1,5 л/с при наличии пожарных стволов, рукавов и другого оборудования диаметром 38 мм (прим. 1 к табл. 1*). В помещениях залов с большим пребыва­нием людей при наличии сгораемой отделки число струй на внутреннее пожаротушение сле­дует принимать на одну больше, чем указано в табл. 1*.

Внутренний противопожарный водопро­вод не требуется предусматривать:
а) в зданиях и помещениях, объемом или высотой менее указанных в табл. 1* и 2;
б) в зданиях общеобразовательных школ, кроме школ-интернатов, в том числе школ, имеющих актовые залы, оборудованные стационарной киноаппаратурой, а также в банях;
в) в зданиях кинотеатров сезонного действия на любое число мест;
г) в производственных зданиях, в которых применение воды может вызвать взрыв, пожар, распространение огня;
д) в производственных зданиях I и II степень огнестойкости категорий Г и Д независимо от их объема и в производственных зданиях III-V степеней огнестойкости объемом не более 5000 м³ категорий Г, Д;
е) в производственных и административно-бытовых зданиях промышленных предприятий, а также в помещениях для хранения овощей и фруктов и в холодильниках, не оборудованных хозяйственно-питьевым или производственным водопроводом, для которых предусмотрено тушение пожаров из емкостей (резервуаров, водоемов);
ж) в зданиях складов грубых кормов, пестицидов и минеральных удобрений.

Для частей зданий различной этажности или помещений различ­ного назначения необходимость устройства внутреннего противопожар­ного водопровода и расхода воды на пожаротушение надлежит прини­мать отдельно для каждой части здания согласно п.п. 6.1* и 6.2.
При этом расход воды на внутреннее пожаротушение следует при­нимать:
- для зданий, не имеющих противопожарных стен, — по общему объему здания;
- для зданий, разделенных на части противопожарными стенами I и II типа, — по объему той части здания, где требуется наибольший расход воды.

При соединении зданий I и II степени огнестойкости переходами из несгораемых материалов и установке противопожарных дверей объем зда­ния считается по каждому зданию отдельно; при отсутствии противопожарных дверей — по общему объему зданий и более опасной категории.

Гидростатический напор в системе хозяйственно-питьевого или хозяйственно-противопожарного водопровода на отметке наиболее низ­ко расположенного санитарно-технического прибора не должен превы­шать 45 м.
Гидростатический напор в системе раздельного противопожар­ного водопровода на отметке наиболее низко расположенного пожарно­го крана не должен превышать 90 м.
При расчетном давлении в сети противопожарного водопровода, превышающем 0,45 МПа, необходимо предусматривать устройство раз­дельной сети противопожарного водопровода.

Примечание. При напорах у пожарных кранов более 40 м между пожарным краном и соединительной головкой следует предусматривать установку диафрагм, снижающих избыточный напор. Допускается устанавливать диафрагмы с одинаковым диаметром отверстий на 3-4 этажа здания (номограмма 5 приложения 4).

Свободные напоры у внутренних пожарных кранов должны обес­печивать получение компактных пожарных струй высотой, необходимой для тушения пожара в любое время суток в самой высокой и удаленной части здания. Наименьшую высоту и радиус действия компактной части пожарной струи следует принимать равными высоте помещения, считая от пола до наивысшей точки перекрытия (покрытия), но не менее:
6 м — в жилых, общественных, производственных и вспомогательных зданиях промышленных предприятий высотой до 50 м;
8 м — в жилых зданиях высотой свыше 50 м;
16м — в общественных, производственных и вспомогательных зданиях промышленных предприятий высотой свыше 50 м.

Примечания:
1. Напор у пожарных кранов следует определять с учетом потерь напора в пожарных рукавах длиной 10,15 или 20 м.
2. Для получения пожарных струй с расходом воды до 4 л/с следует применять пожарные краны и рукава диаметром 50 мм, для получения пожарных струй большей производительности — диаметром 65 мм. При технико-экономическом обосновании допускается применять пожарные краны диаметром 50 мм производительностью свыше 4 л/с.

Расположение и вместимость водонапорных баков здания должны обеспечивать получение в любое время суток компактной струи высотой не менее 4 м на верхнем этаже или этаже, расположенном непосредст­венно под баком, и не менее 6 м — на остальных этажах; при этом число струй следует принимать: две производительностью 2,5 л/с каждая в тече­ние 10 мин при общем расчетном числе струй две и более, одну — в остальных случаях.
При установке на пожарных кранах датчиков положения пожарных кранов для автоматического пуска пожарных насосов водонапор­ные баки допускается не предусматривать.
Время работы пожарных кранов следует принимать 3 ч. При установке пожарных кранов на системах автоматического пожаротушения время их работы следует принимать равным времени работы систем автоматического пожаротушения.
В зданиях высотой 6 этажей и более при объединенной системе хозяйственно-противопожарного водопровода пожарные стояки следует закольцовывать поверху. При этом для обеспечения сменности воды в зданиях необходимо предусматривать кольцевание противопожарных стояков с одним или несколькими водоразборными стояками с установ­кой запорной арматуры.
Стояки раздельной системы противопожарного водопровода рекомендуется соединять перемычками с другими системами водопро­водов при возможности соединения систем.
На противопожарных системах с сухотрубами, расположенных в неотапливаемых зданиях, запорную арматуру следует располагать в отапливаемых помещениях.
При определении мест размещения и числа пожарных стояков и пожарных кранов в зданиях необходимо учитывать следующее:
- в производственных и общественных зданиях при расчетном числе струй не менее трех, а жилых зданиях — не менее двух на стояках допускается устанав­ливать спаренные пожарные краны;
- в жилых зданиях с коридорами длиной до 10 м при расчетном числе струй две каждую точку помещения допускается орошать двумя струями, подаваемыми из одного пожарного стояка;
- в жилых зданиях с коридорами длиной свыше 10 м, а также в произ­водственных и общественных зданиях при расчетном числе струй две и более каждую точку помещения следует орошать двумя струями — по одной струе из двух соседних стояков (разных пожарных шкафов).

Примечания:
1. Установку пожарных кранов в технических этажах, на чердаках и в техподпольях следует предусматривать при наличии в них сгораемых материалов и конструкций.
2.Число струй, подаваемых из каждого стояка, следует принимать не более двух.
3.При числе струй четыре и более для получения общего требуемого расхода воды допускается использовать пожарные краны на соседних этажах.

Пожарные краны следует устанавливать на высоте 1,35 м над по­лом помещения и размещать в шкафчиках, имеющих отверстия для про­ветривания, приспособленных для их опломбирования и визуального осмотра без вскрытия.
Спаренные пожарные краны допускается устанавливать один над другим, при этом второй кран устанавливается на высоте не менее 1 м от пола.
В пожарных шкафах производственных, вспомогательных и общественных зданий следует предусматривать возможность разме­щения двух ручных огнетушителей.
Каждый пожарный кран должен быть снабжен пожарным рукавом одинакового с ним диаметра длиной 10,15 или 20 м и пожарным стволом.
В здании или частях здания, разделенных противопожарными сте­нами, следует применять спрыски, стволы и пожарные краны одинако­вого диаметра и пожарные рукава одной длины.
Внутренние сети противопожарного водопровода каждой зоны здания высотой 17 этажей и более должны иметь два выведенных наружу пожарных патрубка с соединительной головкой диаметром 80 мм для присоединения рукавов пожарных автомашин с установкой в здании обратного клапана и задвижки, управляемой снаружи.
Внутренние пожарные краны следует устанавливать преимущест­венно у входов, на площадках отапливаемых (за исключением незадым­ляемых) лестничных клеток, в вестибюлях, коридорах, проходах и других наиболее доступных местах, при этом их расположение не должно меша­ть эвакуации людей.
В помещениях, оборудуемых установками автоматического пожаротушения, внутренние пожарные краны допускается размещать на водяной спринклерной сети после узлов управления.

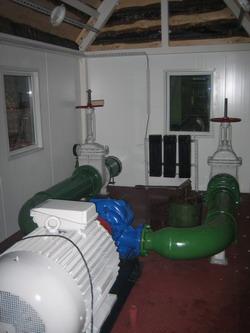

Насосные установки

Насосные установки, подающие воду на хозяйственно-питьевые, противопожарные и циркуляционные нужды, следует, как правило, рас­полагать в помещениях тепловых пунктов, бойлерных и котельных.
Располагать насосные установки (кроме пожарных) непосредст­венно под жилыми квартирами, детскими или групповыми комнатами детских садов и яслей, классами общеобразовательных школ, больнич­ными помещениями, рабочими комнатами административных зданий, аудиториями учебных заведений и другими подобными помещениями не допускается.
Насосные установки с противопожарными насосами и гидропнев­матические баки для внутреннего пожаротушения допускается распола­гать в первых и подвальных этажах зданий I и II степеней огнестойкости из несгораемых материалов. При этом помещения насосных установок и гидропневматических баков должны быть отапливаемыми, выгоро­жены противопожарными стенами (перегородками) и перекрытиями и иметь отдельный выход наружу или на лестничную клетку.

Примечание 3. Не допускается располагать противопожарные насосные уста­новки в зданиях, в которых прекращается подача электроэнергии во время отсутствия обслуживающего персонала.

Насосные установки для противопожарных целей следует проек­тировать с ручным или дистанционным управлением, а для зданий высо­той свыше 50 м, домов культуры, конференц-залов, актовых залов и для зданий, оборудованных спринклерными и дренчерными установками, — с ручным, автоматическим и дистанционным управлением.
При дистанционном пуске пожарных насосных установок пуско­вые кнопки следует устанавливать в шкафах у пожарных кранов. При дистанционном и автоматическом включении пожарных насосов необ­ходимо одновременно подать сигнал (световой и звуковой) в помещение пожарного поста или другое помещение с круглосуточным пребыванием обслуживающего персонала.
Для насосных установок, подающих воду на хозяйственно-пить­евые, производственные и противопожарные нужды, необходимо прини­мать следующую категорию надежности электроснабжения:
I - при расходе воды на внутреннее пожаротушение более 2,5 л/с, а также для насосных установок, перерыв в работе которых не допускается;
II - при расходе воды на внутреннее пожаротушение 2,5 л/с; для жилых зданий высотой 10-16 этажей при суммарном расходе воды 5 л/с, а также для насосных установок, допускающих кратковременный перерыв в работе на время, необходимое для ручного включения резервного питания.

Устройство пожарных шкафов

НПБ 151-2000 распространяются на пожарные шкафы (ШП). Пожарные шкафы размещают в зданиях и сооружениях, имеющих внутренний противопо­жарный водопровод.

Общие положения

Пожарные шкафы подразделяют на: навесные; встроенные; приставные.
Навесные ШП устанавливают (навешивают) на стенах внутри зда­ний или сооружений.
Встроенные ШП устанавливают в нишах стен.
Приставные ШП могут быть установлены как у стен, так и в нишах стен, при этом они опираются на поверхность пола.

Установка запорных клапанов на внутреннем водопроводе зданий (сооружений) должна выполняться с соблюдением требований СНиП 2.04.01-85 и обеспечивать:
- удобство охвата рукой маховичка клапана и его вращение;
- удобство присоединения рукава и исключение его резкого перегиба при прокладывании в любую сторону.

Технические требования пожарной безопасности

Пожарные шкафы должны изготавлива­ться по конструкторской документации, утвер­жденной в установленном порядке.
При поставке ШП с комплектующими изделиями (ПК и огнетушитель) последние дол­жны соответствовать требованиям НД:
- напорные пожарные рукава — ГОСТ Р 50969-96, НПБ 152-2000;
- соединительные головки — ГОСТ 28352—89, НПБ 153-96;
- пожарные запорные клапаны — НПБ 154-2000;
- ручные пожарные стволы — НПБ 177-99;
- переносные огнетушители — ГОСТ Р 51057-2001, НПБ 155-2002.

Пожарные шкафы комплектуются ПК с оборудованием, имеющим условные проходы 40, 50 или 70 мм (клапаны DN 40, 50 и 65), и ру­кавами диаметром 38,51 и 66 мм соответственно. Длина рукавов 10, 15 или 20 м.
В качестве пожарных запорных клапанов допускается использовать запорные клапаны общепромышленного назначения, соответствующие требованиям НПБ 154-2000. Клапаны, изготовленные из чугуна, долж­ны быть окрашены в красный цвет.
Рукава, навязанные на головки типа ГР, и клапаны, собранные с головками типа ГМ или ГЦ, должны выдерживать испытательное дав­ление не менее 1,25 МПа.
Типоразмерный ряд ШП определяется в зависимости от количест­ва и размеров размещаемых в них клапанов, рукавов, стволов, перенос­ных огнетушителей.
Пожарный шкаф должен изготавливаться из листовой стали любой марки толщиной 1,0 … 1,5 мм.
В конструкции ШП должна быть предусмотрена возможность поворота кассеты в горизонтальной плоскости на угол не менее 60° в обе стороны от ее положения, перпендикулярного задней стенке ШП.
Дверки ШП должны иметь прозрачную вставку, позволяющую проводить визуальную проверку наличия комплектующих изделий. До­пускается изготавливать ШП без прозрачных вставок, при этом на двер­ки ШП должна быть нанесена информация о составе комплектующих изделий. Дверки ШП должны иметь конструктивные элементы для их опломбирования и запирания.
Конструкция ШП должна обеспечивать его естественную венти­ляцию. Вентиляционные отверстия должны располагаться в верхних и нижних частях дверок или на боковых поверхностях стенок ШП.
ШП и номера телефона ближайшей пожарной части в соответствии с ГОСТ 12.4.009-83.
На дверках ШП, где размещены переносные огнетушители, дол­жен быть изображен соответствующий указательный знак пожарной без­опасности по НПБ 160-97.
