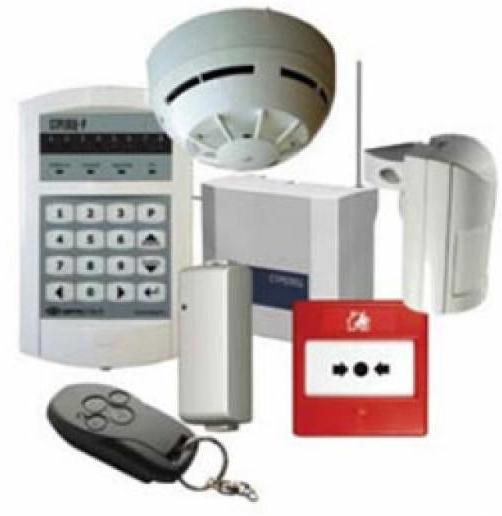

Системы охранно-пожарной сигнализации (ОПС) предназначены для определения факта несанкционированного проникновения на охраняемый объект или появления признаков пожара, выдачи сигнала тревоги и включения исполнительных устройств (световых и звуковых оповещателей, реле и т. п.). Системы ОПС по идеологии построения очень близки друг другу и на небольших объектах, как правило, бывают совмещены на базе единого контрольного блока - прибора приемно-контрольного (ППК) или контрольной панели (КП). В целом эти системы включают в себя:

• технические средства обнаружения (извещатели);
• технические средства сбора и обработки информации (приборы приемно-контрольные, системы передачи извещений и т. п.);
• технические средства оповещения (звуковые и световые оповещатели, модемы и т. п.).

Технические средства обнаружения - это извещатели, построенные на различных физических принципах действия. Извещатель - это устройство, формирующее определенный сигнал при изменении того или иного контролируемого параметра окружающей среды. По области применения извещатели делятся на охранные, охранно-пожарные и пожарные. В настоящее время охранно-пожарные извещатели практически не выпускаются и не применяются. Охранные извещатели по виду контролируемой зоны подразделяются на точечные, линейные, поверхностные и объемные. По принципу действия - на электроконтактные, магнитоконтактные, ударноконтактные, пьезоэлектрические, оптико-электронные, емкостные, звуковые, ультразвуковые, радиоволновые, комбинированные, совмещенные и др.

Пожарные извещатели делятся на извещатели ручного и автоматического действия. Автоматические пожарные извещатели подразделяются на тепловые, реагирующие на повышение температуры, дымовые, реагирующие на появление дыма, и пламени, реагирующие на оптическое излучение открытого пламени.

Охранные извещатели

Электроконтактные извещатели - самый простой тип охранных извещателей. Они представляют собой тонкий металлический проводник (фольга, провод), специальным образом закрепленный на защищаемом предмете или конструкции. Предназначены для защиты строительных конструкций (стекла, двери, люки, ворота, некапитальные перегородки, стены и т.п.) от несанкционированного проникновения через них путем разрушения.

Магнитоконтактные (контактные) извещатели предназначены для блокировки различных строительных конструкций на открывание (двери, окна, люки, ворота и т. п.). Магнитоконтактный извещатель состоит из герметизированного магнитоуправляемого контакта (геркона) и магнита в пластмассовом или металлическом немагнитном корпусе. Магнит устанавливается на подвижной (открывающейся) части строительной конструкции (полотно двери, створка окна и т, п.), а магнитоуправляемый контакт - на неподвижной (коробка двери, рама окна и т.п.). Для блокировки больших открывающихся конструкций (раздвижные и распашные ворота), имеющих значительные люфты, применяются электроконтактные извещатели типа путевых конечных выключателей.

Ударноконтактные извещатели предназначены для блокировки различных остекленных конструкций (окна, витрины, витражи и т.п.) на разбитие, Извещатели состоят из блока обработки сигнала (БОС) и от 5 до 15 датчиков разбития стекла (ДРС). Место расположения составных частей извещателей (БОС и ДРС) определяется количеством, взаимным расположением и площадью блокируемых стеклянных полотен.

Пьезоэлектрические извещатели предназначены для блокировки строительных конструкций (стены, пол, потолок и т.п.) и отдельных предметов (сейфы, металлические шкафы, банкоматы и т. п.) на разрушение. При определении количества извещателей этого типа и места их установки на защищаемой конструкции необходимо учитывать, что возможно использовать их со 100% или 75%-м охватом блокируемой площади. Площадь каждого незащищенного участка блокируемой поверхности не должна превышать 0,1 м².

Оптико-электронные извещатели подразделяются на активные и пассивные. Активные оптико-электронные извещатели формируют тревожное извещение при изменении отраженного потока (однопозиционные извещатели) или прекращении (изменении) принимаемого потока (двухпозиционные извещатели) энергии инфракрасного излучения, вызванного движением нарушителя в зоне обнаружения. Зона обнаружения таких извещателей имеет вид "лучевого барьера”, образованного одним или несколькими расположенными в вертикальной плоскости параллельными узконаправленными лучами. Зоны обнаружения разных извещателей различаются, как правило, длиной и количеством лучей. Конструктивно активные оптико-электронные извещатели, как правило, состоят из двух отдельных блоков - блока излучения (БИ) и блока приемника (БП), разнесенных на рабочее расстояние (дальность действия).

Активные оптико-электронные извещатели применяют для защиты внутренних и внешних периметров, окон, витрин и подступов к отдельным предметам (сейфам, музейным экспонатам и т.п.).

Пассивные оптико-электронные извещатели имеют наиболее широкое распространение, поскольку, с помощью специально разработанных для них оптических систем (линз Френеля), можно просто и быстро получать зоны обнаружения различной формы и размеров и использовать их для защиты помещений любой конфигурации, строительных конструкций и отдельных предметов.

Принцип действия извещателей основан на регистрации разницы между интенсивностью инфракрасного излучения, исходящего от тела человека, и фоновой температурой окружающей среды. Чувствительным элементом извещателей является пироэлектрический преобразователь (пироприемник), на котором фокусируется инфракрасное излучение с помощью зеркальной или линзовой оптической системы (последние наиболее широко распространены).

Зона обнаружения извещателя представляет собой пространственную дискретную систему, состоящую из элементарных чувствительных зон в виде лучей, расположенных в один или несколько ярусов или в виде тонких широких пластин, расположенных в вертикальной плоскости (типа "занавес”). Условно зоны обнаружения извещателей можно разделить на семь следующих видов: широкоугольная одноярусная типа "веер”; широкоугольная многоярусная; узконаправленная типа "занавес”, узконаправленная типа "лучевой барьер”; панорамная одноярусная; панорамная многоярусная; конусная многоярусная.

Благодаря возможности формирования зон обнаружения различной конфигурации, пассивные инфракрасные оптико-электронные извещатели имеют универсальное применение и могут использоваться для блокировки объемов помещений, мест сосредоточения ценностей, коридоров, внутренних периметров, проходов между стеллажами, оконных и дверных проемов, полов, потолков, помещений с наличием мелких животных, складских помещений и т.п.

Емкостные извещатели предназначены для блокировки металлических шкафов, сейфов, отдельных предметов, создания защитных заграждений. Принцип действия извещателей основан на изменении электрической емкости чувствительного элемента (антенны) при приближении или касании человеком охраняемого предмета. При этом охраняемый предмет должен устанавливаться на полу с хорошим изоляционным покрытием или на изолирующей прокладке.

К одному извещателю в помещении допускается подключать несколько металлических сейфов или шкафов. Количество подключаемых предметов зависит от их емкости, конструктивных особенностей помещения и уточняется при настройке извещателя.

Звуковые (акустические) извещатели предназначены для блокировки остекленных конструкций (окон, витрин, витражей и т.п.) на разбитие. Принцип работы данных извещателей основан на бесконтактном методе акустического контроля разрушения стеклянного полотна по возникающим при его разрушении колебаниям в звуковом диапазоне частот и распространяющихся по воздуху.

При установке извещателя все участки охраняемой остекленной конструкции должны быть в пределах его прямого обозрения.

Ультразвуковые извещатели предназначены для блокировки объемов закрытых помещений, Принцип работы извещателей основан на регистрации возмущений поля упругих волн ультразвукового диапазона, создаваемого специальными излучателями, при движении в зоне обнаружения человека. Зона обнаружения извещателя имеет форму эллипсоида вращения или каплевидную форму.

Из-за низкой помехоустойчивости в настоящее время практически не используются.

Радиоволновые извещатели предназначены для защиты объемов закрытых помещений, внутренних и внешних периметров, отдельных предметов и строительных конструкций, открытых площадок. Принцип работы радиоволновых извещателей основан на регистрации возмущений электромагнитных волн СВЧ диапазона, излучаемых передатчиком и регистрируемых приемником извещателя при движении человека в зоне обнаружения. Зона обнаружения извещателя (как и у ультразвуковых извещателей) имеет форму эллипсоида вращения или каплевидную форму, Зоны обнаружения разных извещателей различаются только размерами.

Радиоволновые извещатели бывают одно- и двухпозиционные. Однопозиционные извещатели применяют для защиты объемов закрытых помещений и открытых площадок. Двухпозиционные - для защиты периметров.

При выборе, установке и эксплуатации радиоволновых извещателей следует помнить об одной их особенности. Для электромагнитных волн СВЧ диапазона некоторые строительные материалы и конструкции не являются препятствием (экраном) и они свободно, с некоторым ослаблением, проникают сквозь них. Поэтому зона обнаружения радиоволнового извещателя может выходить, в некоторых случаях, за пределы охраняемого помещения, что может вызвать ложные срабатывания. К таким материалам и конструкциям относятся, например, тонкие гипсокартонные перегородки, окна, деревянные и пластиковые двери и т.п. Поэтому радиоволновые извещатели не следует ориентировать на оконные проемы, тонкие стены и перегородки, за которыми в период охраны возможно движение крупногабаритных предметов и людей. Не рекомендуется их применять на объектах, вблизи которых расположены мощные радиопередающие средства.

Комбинированные извещатели представляют собой сочетание двух извещателей, построенных на разных физических принципах обнаружения, объединенных конструктивно и схемно в одном корпусе. Причем схемно они объединены по схеме "и”, т. е. только при срабатывании обоих извещателей формируется тревожные извещение. Наиболее широко распространена комбинация инфракрасного пассивного и радиоволнового извещателей.

Комбинированные охранные извещатели обладают очень высокой помехоустойчивостью и используются для защиты помещений объектов со сложной помеховой обстановкой, где применение извещателей других типов невозможно или неэффективно.

Совмещенные извещатели представляют собой два извещателя, построенных на разных физических принципах обнаружения, объединенных конструктивно в одном корпусе. Каждый извещатель работает независимо от другого и имеет свою зону обнаружения и свой собственный выход для подключения к шлейфу сигнализации. Наиболее широко распространена комбинация инфракрасных пассивных и звуковых извещателей. Встречаются и другие комбинации.

Извещатели тревожной сигнализации предназначены для ручной или автоматической подачи тревожного извещения на внутренний пульт охраны объекта или в органы внутренних дел в случаях возможного преступного нападения на сотрудников, клиентов или посетителей объекта.

В качестве извещателей тревожной сигнализации используются различные кнопки и педали ручного и ножного действия на основе магнито- и электроконтактных извещателей. Как правило, такие извещатели имеют фиксацию в нажатом состоянии и возврат в исходное положение возможен только с помощью ключа.

В тех же целях разработаны и применяются специальные мини-системы тревожной сигнализации, работающие по радиоканалу. В их состав входит приемник, подключаемый к прибору приемно-контрольному или контрольной панели, и несколько носимых брелоков-передатчиков для беспроводной передачи тревожных извещений. В состав некоторых брелоков входит датчик падения. Дальность действия таких систем составляет от нескольких десятков до нескольких сотен метров.

Особое место среди извещателей тревожной сигнализации занимают извещатели-ловушки. Они предназначены для подачи тревожного извещения при попытке хищения денег или ограбления охраняемого объекта независимо от действий персонала. Они представляют собой имитацию пачки денег в банковской упаковке объемом 100 купюр, в которую вмонтирован магнит, а в специальную подставку, на которой располагается пачка, магнитный датчик (геркон).

При изъятии (перемещении) имитационной пачки денег с подставки происходит размыкание контактов магнитного датчика и на пульт охраны объекта поступает тревожное извещение. Существуют аналогичные извещатели-ловушки, куда совместно с магнитом встроен специальный патрон, содержащий цветной (оранжевый) дым, объемом 5 м. ² Дымовая композиция распыляется с временной задержкой (3 мин.) после срабатывания магнитного датчика.

Продолжение следует.
