ZIP-архив, 4 файла

Для скачивания предлагаются две, наиболее широко распространенные, телевизионные измерительные таблицы:

EIA 1956 в разрешении 6239х4710 пикселов, формат jpeg, размер 1,65 М;

ТИТ 0249 в разрешении 3072х2304 пикселов, формат png, размер 176 кб.

Что дает физический размер таблиц при печати: EIA 1956 - 528мм Х 398мм, ТИТ 0249 - 812мм Х 609мм. ГОСТ 14872-82 предусматривает две размерности таблиц. Это 390 Х 520 (формат А2), и 190 Х 254 (формат А4). Оптимально печать таблиц выполнять предварительно импортировав их в Microsoft Visio, это позволит распечатать таблицы не имея широкоформатного принтера или плоттера на стандартных листах формата А4, а затем, склеив их, получить лист большего формата (любого, вплоть до А0).

Печать лучше выполнять используя матовую фотобумагу на струйном принтере с максимальным качеством, использовать для печати лазерный принтер не рекомендуеться.

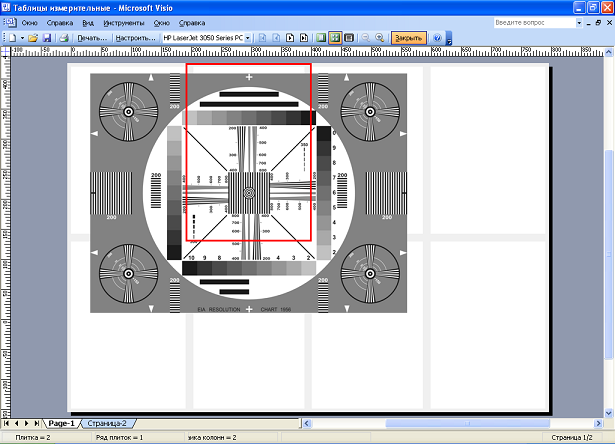

Пример разбиения чертежа на листы формата А4 при печати в Microsoft Visio.

В качестве дополнительного материал, кроме таблиц, в архив входят:

- ГОСТ 14872-82 "Таблицы испытательные оптические телевизионные. Типы, размеры и технические требования",

- глава 14 из книги Владо Дамьяновски  "CCTV"  - "Тестирование систем видеонаблюдения", где подробно описано, как пользоваться измерительными таблицами.

Таблица EIA 1956

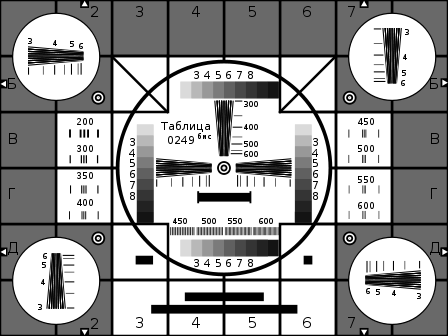

Таблица ТИТ 0249
